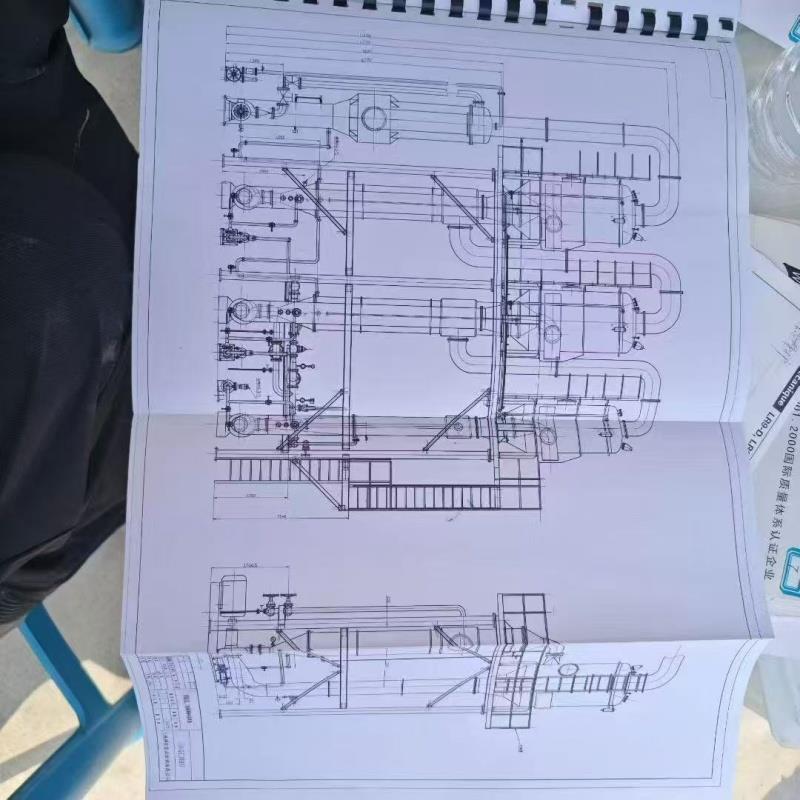

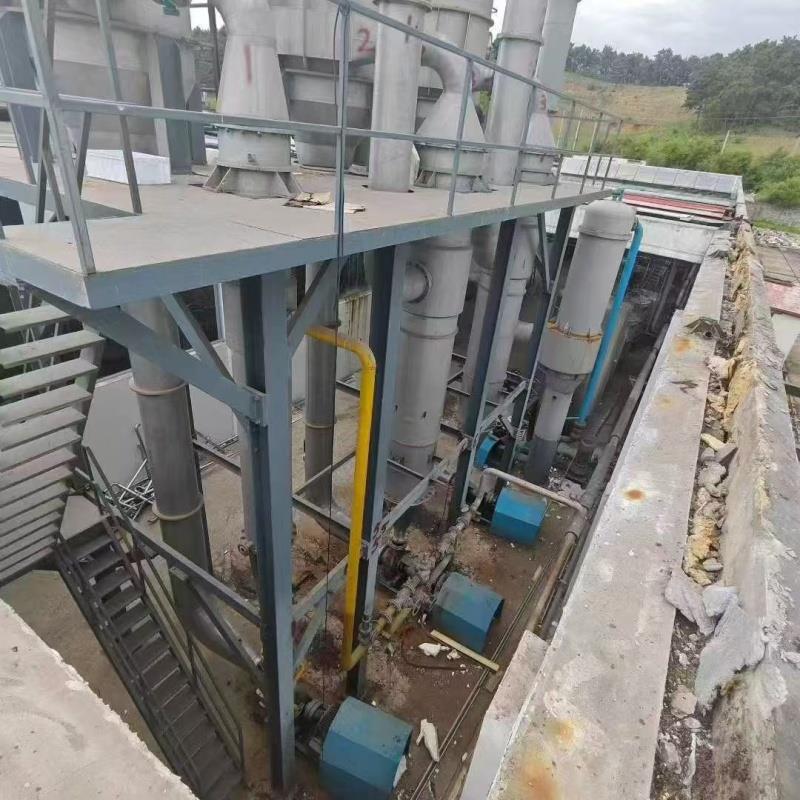

三效强制循环蒸发器采用串联式结构布局,三个蒸发器依次排列,一效蒸发器接收新鲜蒸汽作为初始热源,二效和三效蒸发器则分别利用前一效产生的二次蒸汽进行加热。这种布局使得蒸汽热能得以梯级利用,大大提高了能源利用率。各效蒸发器之间通过管道连接,物料在强制循环泵的驱动下,依次在各效蒸发器中循环流动,实现逐效浓缩。同时,蒸发器、分离室、冷凝器等主要部件的布局紧凑合理,占地面积小,便于安装、操作和维护。例如,在一些空间有限的化工车间或食品加工厂中,紧凑的结构设计使得三效强制循环蒸发器能够顺利安装并高效运行。
加热室:加热室是蒸发器的核心部件之一,其作用是将蒸汽的热量传递给物料。加热室通常采用列管式结构,管束材质根据物料特性选择。对于腐蚀性较强的物料,如处理含酸、碱等化工废水时,常选用钛合金、316L 不锈钢等耐腐蚀材质的管束;对于一般物料,普通不锈钢管束即可满足需求。加热室的设计注重传热效率,通过优化管束的排列方式和管径,增大传热面积,提高热量传递速度。例如,采用螺旋折流板结构,可使物料在管内形成螺旋状流动,增强湍流程度,从而提高传热系数,有效提升加热效率。
分离室:分离室位于加热室上方,用于实现气液分离。物料在加热室受热蒸发后,产生的气液混合物进入分离室。分离室内部设计有高效的气液分离装置,如旋风分离器、折流板除沫器等。旋风分离器利用离心力将气液混合物中的液体甩向器壁,沿壁面流下,实现气液分离;折流板除沫器则通过改变气体流动方向,使气体中的液滴碰撞折流板后聚集落下。这些分离装置能够有效去除蒸汽中夹带的液滴,保证二次蒸汽的纯度,避免物料损失和后续设备的堵塞。例如,在食品行业的浓缩过程中,高效的气液分离可确保浓缩产品的质量,防止液滴混入蒸汽导致产品成分不均匀。
选型要点:强制循环泵的选型至关重要,需要根据物料的性质、流量、扬程等参数进行综合考虑。对于高粘度物料,如食品酱料、某些化工浆料等,需选用具有大流量、低扬程特性的泵,以确保物料能够在系统中顺利循环;对于含有固体颗粒的物料,如磷肥生产中的磷酸溶液(含固体结晶颗粒),则要选择具有耐磨性能的泵,如采用特殊材质的叶轮和泵体,防止颗粒磨损泵体部件,影响泵的使用寿命。此外,泵的密封性能也不容忽视,要确保在输送过程中物料不会泄漏,对于易燃易爆或有毒有害物料,需采用特殊的密封结构,如机械密封,并定期检查维护。
运行作用:强制循环泵在系统中起到推动物料循环的关键作用。它以 1.5 - 3.5m/s 的流速将物料从分离室底部抽出,压送至加热室,使物料在加热管内高速流动。高速流动的物料不仅强化了传热效率,提高了蒸发速度,还能有效防止物料在加热管表面结垢和结晶。例如,在化工行业的盐类结晶过程中,强制循环泵使盐水在加热管内快速流动,避免了盐分在管壁结晶析出,保证了蒸发过程的持续稳定进行,同时也延长了设备的清洗周期,提高了生产效率。
