简介
三羟甲基氧化磷是一种白色晶体或结晶性粉末，具有良好的热稳定性和化学稳定性。它几乎不溶于水，但在有机溶剂中具有一定溶解性。三羟甲基氧化磷主要用于阻燃领域，是一种高效的反应型阻燃剂，可显著提高材料的阻燃性能。

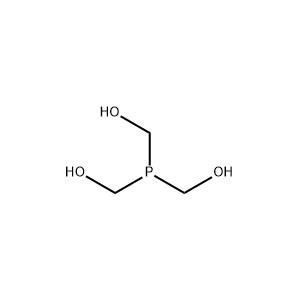

三羟甲基氧化磷的性状
对复合材料力学性能的影响
采用三羟甲基氧化磷作阻燃剂结果表明，与未添加阻燃剂相比，添加质量分数5%的三羟甲基氧化磷的复合材料的弯曲强度和内结合强度均得到了明显提高，但随着用量增加，其力学性能逐渐降低。不经过任何阻燃处理的材料的弯曲强度和内结合强度分别为9.25MPa和0.96MPa，当添加了质量分数5%的三羟甲基氧化磷以后，两者都有了明显提高。当添加了一小部分三羟甲基氧化磷以后，使得整个体系的反应趋于完全，复合材料的力学性能得到明显提高[1]。
对复合材料微观结构的影响
为了进一步探索复合材料的力学性能变化的原因，采用扫描电子显微镜（SEM）对其微观结构进行表征。结果表明，当没有添加三羟甲基氧化磷的时候，复合材料微观存在很多空隙，而添加了质量分数5%的三羟甲基氧化磷以后，材料微观结构逐渐变得致密，空洞大大减少了，这个有利于提高复合材料的力学性能[1]。
对复合材料阻燃性能的影响
采用锥形量热仪和极限氧指数测试对复合材料的阻燃性能进行了表征。结果表明，未添加阻燃剂时，复合材料的热释放速率（HRR）峰值为385.1kW/m²，但添加了三羟甲基氧化磷以后，该值明显得到降低了，并且随着三羟甲基氧化磷添加量的增加，其减小的趋势更加明显。除此之外，复合材料总的热释放量（THR）也有很明显的变化，随着三羟甲基氧化磷添加量的增加逐渐减小，这表明了三羟甲基氧化磷对该复合材料具有好的阻燃效果，能够很好地抑制材料的燃烧过程[11]。
参考文献
[1] 高黎,唐启恒,郭文静. 三羟甲基氧化磷对苎麻毡/酚醛复合材料性能影响 [J]. 热固性树脂, 2017, 32 (05): 6-9. DOI:10.13650/j.cnki.rgxsz.2017.05.001.
