丙烯酸镁是一种常见的丙烯酸盐有机化合物，外观多为白色粉末，其水溶性较好，21℃时溶解度可达964g/L，且在中性条件下不会与水发生反应。丙烯酸镁是硫化橡胶的重要添加剂，添加后能显著提升硫化胶的机械性能、与金属的粘结性能以及耐疲劳性能。丙烯酸镁可作为水泥等建材的改性剂，有效改善水泥抗冲击强度低、抗折强度不足以及脆性大的缺陷，增强建材对恶劣应用环境的适应性，拓宽水泥等基础建材的应用场景。
应用研究
1、孟亚楠等人采用丙烯酸、氧化镁为原料,加入氧化剂、交联剂和还原剂等成功配制出丙烯酸镁灌浆材料。通过实验考察了丙烯酸镁灌浆材料中氧化剂、交联剂、还原剂的用量和环境温度对材料固化时间的影响,同时还研究了交联剂用量对固砂体抗压强度和遇水膨胀率的影响。试验结果表明,随着氧化剂、还原剂、交联剂用量的增加,丙烯酸镁灌浆材料的固化时间逐渐缩短,环境温度升高也会缩短固化时间。此外,交联剂用量的增加会使丙烯酸镁灌浆材料的抗压强度提高、遇水膨胀率缩小[1]。
2、庞永辉等人以丙烯酸镁溶液为聚合单体,以高岭土为填料,选用过硫酸铵-三乙醇胺为引发剂,采用自由基聚合工艺制备聚丙烯酸镁/高岭土复合防水材料,对其结构与形貌进行了表征,并对力学性能、吸水溶胀和保水性进行了测试与分析。实验结果表明:当高岭土添量为20 wt%时,复合防水材料具有良好的力学性能,其拉伸强度达到0.178MPa,应变率达到1052%。此外,复合防水材料还具有良好的保水性和抗溶胀性能,其在地下工程建筑渗漏治理方面具有良好的应用前景[2]。

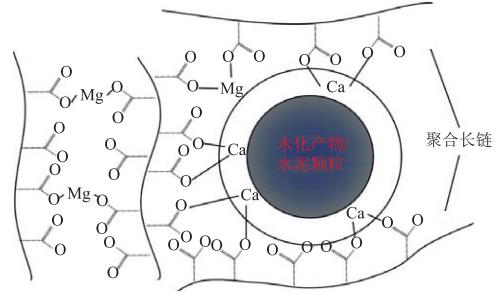

3、李福海等人以抗压强度修复率、裂缝修复率、电化学阻抗谱(EIS)为表征手段,对不同龄期、修复温度的水泥砂浆试件进行自修复性能试验,同时,结合SEM(scanning electronic microscope)探究了丙烯酸镁水泥基材料的自修复性能及微观机理。试验结果表明:早龄期时丙烯酸镁修复体系对砂浆试件抗压强度修复及表观修复效果不明显，随着龄期增长,抗压强度修复效果逐渐显著,且7d龄期试件表观裂缝修复率达100.0%;中高温有利于丙烯酸镁修复体系的自修复效果,但40℃以上提高温度对修复效果提升不再明显;电化学阻抗谱测试表明,28d龄期时试验组的等效电路参数全面优于对照组;高龄期下丙烯酸镁修复体系的修复效果显著优于水泥基材料水化反应带来的修复效果[3]。
参考文献
[1] 孟亚楠,李伟,王玉峰,等. 丙烯酸镁灌浆材料的制备及性能研究[J]. 中国建筑防水,2025(4):8-13. DOI:10.15901/j.cnki.1007-497x.2025.04.003.
[2] 庞永辉,张才平,吴冰莹,等. 聚丙烯酸镁/高岭土复合防水材料的制备与性能[J]. 辽宁化工,2025,54(4):631-634. DOI:10.3969/j.issn.1004-0935.2025.04.026.
[3] 李福海,高浩,姜怡林,等. 外掺丙烯酸镁水泥基材料的自修复性能[J]. 西南交通大学学报,2022,57(5):1055-1062. DOI:10.3969/j.issn.0258-2724.20200487.
