简介

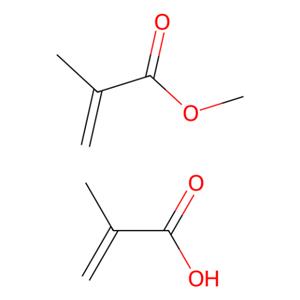

聚(甲基丙烯酸甲酯-co-甲基丙烯酸)，通常简称为PMMA-co-MAA，是一种透明的热塑性共聚物，由甲基丙烯酸甲酯（MMA）和甲基丙烯酸（MAA）单体通过自由基共聚合反应形成。这种共聚物结合了该化合物的光学透明性和耐候性以及良好的极性和反应活性，使其在多种应用中表现出优异的性能。

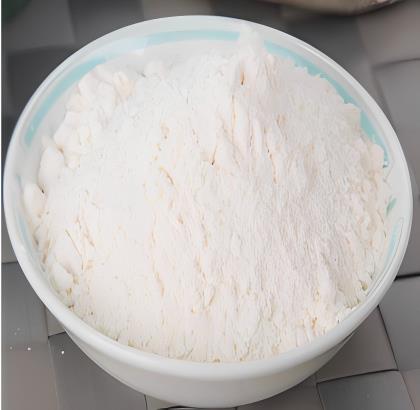

聚(甲基丙烯酸甲酯-co-甲基丙烯酸)的性状
合成
方法一：取250ml圆底烧瓶，将13.86 mL (129.6 mmol) MMA、1.22 mL (14.4 mmol) MAA和3.6 mL （0.03 mmol）茴香醚溶于7.97 mL乙醇中。在4.87 mL乙醇中加入318.7 mg (1.44 mmol) CPDB溶液，在4.47 mL乙醇中加入59.1 mg (0.36 mmol) AIBN溶液，达到初始[单体]:[链转移剂]:[引发剂]的比例[M]:[CTA]:[I] = 100:1:0:25，初始单体浓度为4 mol L-1。完全溶解后，将反应溶液填充到两个20ml微波瓶（Biotage）中，盖上盖子，用温和的氩气流冲洗20分钟。取出10个样品，将小瓶转移到预热的油浴（70°C）中10小时。冷却并暴露于空气后，从每个小瓶中取出另一个样品，通过1H NMR光谱测定单体转化率，通过SEC测定摩尔质量分布。由于所有样品的相似性，将溶液混合，用20ml乙醇稀释，并在过量的乙醚中沉淀（-20℃）。在真空中干燥共聚物，得到聚(甲基丙烯酸甲酯-co-甲基丙烯酸)[1]。
方法二：在无水N，N-二甲基甲酰胺（5ml）中溶解聚（甲基丙烯酸甲酯-共甲基丙烯酸）（0.06 mmol, 400 mg）。在溶液中加入HBTU (3 eq, 0.183 mmol, 70 mg), HOBt （4 eq, 0.24 mmol, 33 mg）和N，N-二异丙基乙胺（10 eq, 0.61 mmol, 0.1 mL）。将混合物搅拌15分钟。在混合物中加入3-氨基-4-(（3-叠氮丙基）氨基-4-氧丁酸叔丁基（3 eq 0.183 mmol 50 mg）。在室温氩气下搅拌反应一夜。在减压下蒸发溶剂。将残留物溶解在少量乙腈中，用甲醇沉淀。用甲醇洗涤沉淀物。沉淀物在乙腈中再溶解，在甲醇中再沉淀两次。在真空下干燥沉淀物以获得产品聚(甲基丙烯酸甲酯-co-甲基丙烯酸)[2]。
参考文献
[1] Polymer-based particles against pathogenic fungi: A non-uptake delivery of compounds. By: Orasch, Thomas; et al. Biomaterials Advances (2023), 146, 213300.
[2] DNA-Functionalized Dye-Loaded Polymeric Nanoparticles: Ultrabright FRET Platform for Amplified Detection of Nucleic Acids. By: Melnychuk, Nina; et al. Journal of the American Chemical Society (2018), 140(34), 10856-10865.
