紫外线吸收剂UV-1164是一种邻羟基苯基三嗪类光稳定剂，常温常压下为浅黄色固体粉末，具有显著的荧光性质和较好的化学稳定性，它不溶于水但是可溶于醇类有机溶剂。紫外线吸收剂UV-1164具有长效耐久（低挥发性，优异的自身光稳定性）和与各种聚烯烃和工程塑料溶解性好的特点，可应用在食品和日用品包装、纺织品、天然或合成树脂、橡胶、纤维、涂料、漆中，在汽车、粉末和木材的表面涂层。

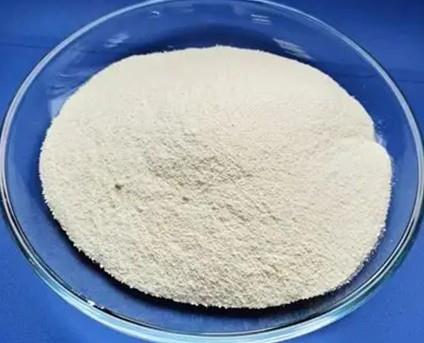

图1 紫外线吸收剂UV-1164的性状图
特性

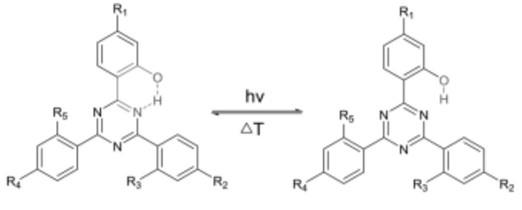

图2 紫外线吸收剂UV-1164吸收紫外的原理
紫外线吸收剂UV-1164是一种高效紫外线吸收剂，属于并三唑类化合物。它通过吸收紫外线的能量，并将其转化为无害的热能释放，从而保护纺织品不受紫外线侵害。这种物质具有良好的耐热性和化学稳定性，能够均匀地附着在纤维表面，形成一道坚固的防护屏障。紫外线吸收剂UV-1164能够吸收UV-A和UV-B两种紫外线，起到屏蔽和吸收紫外线的作用，可以有效保护皮肤免受紫外线辐射的伤害。与其他紫外吸收剂相比，三嗪类化合物主要具备添加量少而效率高、色泽浅拓宽应用范围、耐高温加工性能优异、相容性好且易于化学修饰、兼具UV-A与UV-B区广谱吸收等多重优势。
吸收机理
紫外线吸收剂UV-1164的吸收机理基于两部分组成，一是化合物共轭π电子体系结构，二是能够进行氢移动的结构。其苯环上的邻位羟基和相邻三嗪环上的氮原子之间能够形成分子内氢键构成了一个六元环，且六元环与周围的结构组成共轭体系，打开螯合环所需要的能量范围刚好与UV A和UV B范围内的紫外光能量相近。当紫外线吸收剂UV-1164分子本身吸收紫外光后，分子能量升高，六元环内最弱的Ｎ—Ｈ键断裂，把吸收的能量以对高分子材料无害的热能、荧光或磷光等形式释放掉且分子结构复原，从而反复吸收掉大量的紫外光，起到保护聚合物的作用。
合成工艺
有研究人员对紫外线吸收剂UV-1164的合成工艺进行优化，以三聚氯氰为原料，一锅法合成关键中间体2-(2,4-二羟基苯基)-4,6-二(2,4-二甲基苯基)-1,3,5-均三嗪(TMⅡ)，再与溴辛烷反应合成紫外线吸收剂UV-1164。研究人员选取反应物物质的量比n溴辛烷:n，反应时间，反应温度3个因素，利用正交实验对合成进行优化，得到最佳合成条件：反应物物质的量比n溴辛烷:n TM，为1:1.2，反应时间为2 h，反应温度为70℃。此外，研究人员对优化后的工艺进行放大实验，产率稳定，具有工业化应用潜质。[1]
结晶纯化方法
研究人员报道了一种高纯度，大颗粒的紫外线吸收剂UV-1164方法，紫外线吸收剂UV-1164是的一种应用广泛的三嗪类紫外线吸收剂，通常的UV1164结晶颗粒细，熔点高，包含的杂质多，吸光度低。该报道的文献使用的结晶方法可以得到大颗粒，细针状的UV1164结晶，纯度和吸光度明显高于常规晶型，熔点降低23℃，本方法结晶条件温和，收率,产品纯度高,吸光度高,使用的溶剂损失率少。[2]
工业应用
紫外线吸收剂UV-1164具有非常低的挥发性，与聚合物及其它添加剂相容性很好，特别适用工程塑料等。紫外线吸收剂UV-1164具有的高分子量则对防止助剂在制品加工与应用中的挥发，萃取，逸散损失，提高制品的持久光稳定效果。紫外线吸收剂UV-1164主要应用于聚酰胺（PA）、聚酯（PET/PBT）、聚碳酸酯（PC）等工程塑料，推荐添加量0.1%-0.3%，可与其他助剂复配使用。紫外线吸收剂UV-1164在光伏背板PET聚酯涂层和汽车涂层长效应用效果格外显著，颜色变化和降解时间两方面的应用效果优于其他类型的紫外线吸收剂。
参考文献
[1] 姬金岭等. 紫外吸收剂UV-1164的工艺开发[J].化工时刊, 2023, 37:26-29.
[2] 吴成等.一种高纯度,低熔点,大颗粒的UV-1164结晶新方法, 中国发明专利, 专利号:CN202111638423.2[P].
