简述
抗氧剂THP-EPQ又名四(2,4-二叔丁基酚)-4,4'-联苯基二亚磷酸酯，是一种化学式为C68H92O4P2，分子量为1035.403的化合物。该物质是一种用于高分子材料中的添加剂，其主要功能是延缓材料在加工或使用过程中因氧气作用而发生的降解现象。其具体作用在于捕捉活性自由基，使其转化为更稳定的化合物，从而阻止链式反应的延续。此外，它还能分解材料中生成的氢过氧化物，减少新的自由基来源。这种双重机制使得材料在长期使用过程中能保持相对稳定的化学结构，减缓性能劣化速度。
常温常压下，抗氧剂THP-EPQ表现为白色或淡黄色固体粉末，可溶于醇类、二氯甲烷、氯仿、甲苯等有机溶剂，几乎溶于水。实验测得其闪点极高，约为597.38 ℃，具有较好的热稳定性。
制备方法
抗氧剂的技术领域具体公开了一种抗氧剂THP-EPQ的制备方法。具体地，将PCl3、AlCl3以及NaCl混合后在50-60℃的温度下搅拌1-1.2h，随后升温搅拌回流，加入联苯进行反应，结束后静置分层，移出上层液体待用，并向下层液体中补加PCl3进行萃取，将萃取液与上层液体合并，先常压蒸馏，后减压蒸馏去除PCl3，随后静置分层，得到上层的中间产物，其中AlCl3和NaCl的摩尔比为（1.4-2.0）:1； 将中间产物、2,4-二叔丁基苯酚以及缚酸剂分散于甲苯中并进行反应，反应结束后加入硅藻土搅拌并趁热过滤反应液，降温结晶，离心过滤得到固体，将所得固体洗涤后干燥，得到抗氧剂THP-EPQ。经上述过程制备得到的产品可有效地延长高分子材料的使用寿命，保持材料的原有性能，其具有良好的热稳定性和耐水解稳定性。另外，最终产物的收率不低于96.5%，纯度不低于98.5%[1]。
含量测定

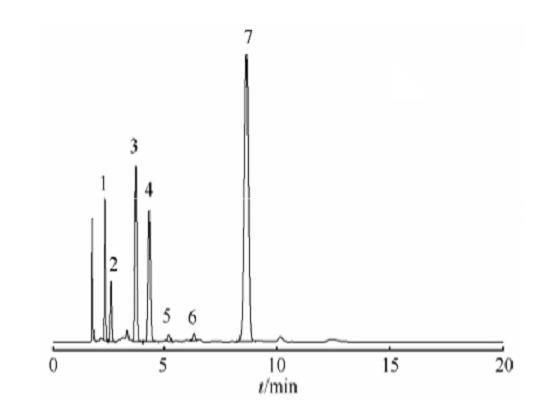

实验建立了三层共挤输液用袋中抗氧剂THP-EPQ的含量测定法：采用Dikma Diamonsil C18色谱柱(250 mm×4.6 mm，5μm)，流动相为乙腈-四氢呋喃(80:20)，柱温30℃，检测波长270 nm。结果，抗氧剂THP-EPQ在0~200.0μg·m L-1内呈良好的线性关系(r=0.999)，抗氧剂THP-EPQ回收率为92.3%(RSD=1.97%)。故可得出结论，该方法准确，灵敏，简便，适用于测定三层共挤输液用袋中抗氧剂THP-EPQ的含量[2]。
应用
抗氧剂THP-EPQ通常应用于塑料、橡胶、合成纤维阻燃剂等工业领域，有助于维持材料的基本性能，延长其使用寿命。例如，文献报道了一种闪蒸纺制片材及其制造方法。其中，片材包括基底层和涂覆层；基底层由聚合物闪蒸纺制而成，涂覆层由涂覆层形成用组合物形成；涂覆层形成用组合物包含(甲基)丙烯酸氨基甲酸酯，2-甲基-1-(4-甲硫基苯基)-2-吗啉基-1-丙酮，聚二甲基硅氧烷，抗氧剂THP-EPQ，硫酸钡微粒，以及丙酮。该发明的闪蒸纺制片材可以通过在闪蒸纺丝得到的基材上涂布包含涂覆层形成用组合物的涂覆层来解决闪蒸片材容易黄变的技术问题[3]。
无卤阻燃剂制备技术领域还公开了一种有机无机杂化聚乳酸镁络合物无卤阻燃剂，包括以下原料：聚乳酸镁络合物，抗氧化剂复合物，混合助溶剂，表面活性助剂，抗氧剂THP-EPQ。该阻燃剂可以有效防止聚左旋乳酸镁络合物被氧化使阻燃剂失效，混合助溶剂为聚乙二醇和聚甘油的混合物，表面活性助剂为非离子表面活性助剂脂肪酸甘油酯。聚乳酸镁络合物为聚乳酸和碳酸氢镁的络合物，聚乳酸镁络合物作为阻燃剂的主要成分，该络合物添加进材料中后，材料的氧指数和垂直燃烧明显增加，从而使材料的阻燃性能和抑烟性能得到一定程度的改善[4]。
参考文献
[1]熊波,曹标,曹广远.一种抗氧剂四(2,4-二叔丁基酚)-4,4'-联苯二亚磷酸酯及其制备方法:202411323407[P].
[2]陈瑜,金立,俞辉,等.HPLC测定三层共挤输液用袋中抗氧剂PEPQ的含量[J].中国现代应用药学, 2015, 32(8):3.DOI:CNKI:SUN:XDYD.0.2015-08-017.
[3]张耀武,徐力博,叶孔萌.闪蒸纺制片材及其制造方法:CN202311433136.7[P].
[4]魏福祥,员贤荣,房延峰.一种有机-无机杂化聚左旋乳酸-镁络合物无卤阻燃剂:CN201910983950.3[P].
