简述

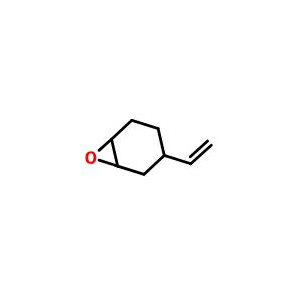

1,2-环氧-4-乙烯基环己烷是一种化学式为C8H12O，分子量为124.18的有机化合物，别名4-乙烯基环氧环己烷、3-乙烯基-7-氧杂二环[4.1.0]庚烷等。从物质结构的角度分析，1,2-环氧-4-乙烯基环己烷含有环氧基团与乙烯基，因此要避免与强氧化性物质共存。
关于物化性质，1,2-环氧-4-乙烯基环己烷的沸点测定为169°C，性状常为无色液体，具有易燃性、刺激性和潜在致癌性。
制备方法
1,2-环氧-4-乙烯基环己烷可以4-乙烯基环己烯、甲苯、醋酐、醋酸钠、过氧化氢等物质为原料制备，具有收率高，选择性高，反应产物纯度高的优点，此外，该方法含氯量低，无重金属残留，产品的凝胶时间短，适于推广应用[1]。
应用
精细化工领域公开了一种金属用乳化涂料，由下述重量份的原料组成：抗氧剂DLTP0.6-1，氟化乙烯丙烯共聚物6-10，氯铂酸0.01-0.02，二苯基甲烷二异氰酸酯600-700，全氟烷基乙基醇340-370，聚四氢呋喃醚二醇450-490，1,4-丁二醇1-2，1,2-环氧-4-乙烯基环己烷1.3-2，纳米二氧化硅90-100，含氢硅油16-20，甲醇2-3，sp801-2，苯二甲酸二丁酯6-10，环烷酸锌0.8-1，轻质碳酸钙4-7，马来酸二丁酯1-2。该发明采用乳化分散的方法促进了各原料间的相容性和分散性，防止了粒子在树脂间的团聚，有效的提高了成品的综合性能[2]。

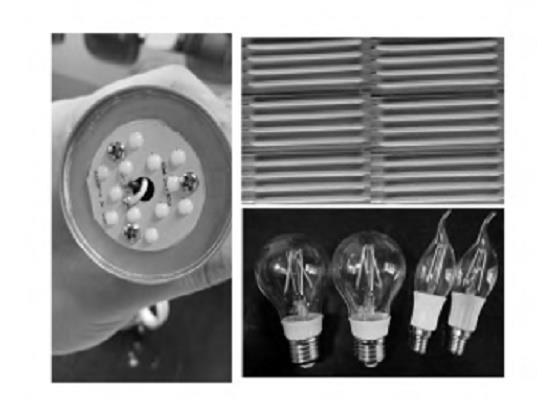

材料领域还报道了一种环氧树脂及其制备方法，向反应器中加入三羟甲基丙烷，1,2-环氧-4-乙烯基环己烷，环氧烷烃以及溶剂，再加入路易斯酸，聚合反应后加入过氧乙酸以及氢氧化钠，保温反应，得到环氧树脂。所的产品具有高透光，高耐热性的优点，将其和TTA21环氧树脂混合配合固化剂固化后测试其应用性能与现有TTA3150&EHPE3150相当[3]。此外，以含氢硅油和含氢环体为原料，与1,2-环氧-4-乙烯基环己烷通过硅氢加成可制得两种环氧改性硅油。将其加入硅橡胶体系中，高速混合后可以制得高触变性LED封装胶[4]。
有关研究
以甲基二乙氧基硅烷(HS)，1,2-环氧-4-乙烯基环己烷(HEO)，贵金属催化剂为原料合成有机硅增粘单体1,2-环氧环己烷基-4-甲基二乙基硅烷(EPSI)；再以高含氢硅油，N-β-氨乙基-γ-氨丙基-三甲氧基硅烷(Z-6020)，EPSI，四乙氧基硅烷(TEOS)等为原料，制备得到PET薄膜底涂，应用于加成型有机硅胶与PET基材的粘接，接着研究不同物料配合比例对加成型有机硅橡胶与PET薄膜之间的粘接性能的影响。
结果表明，制备有机硅增粘单体1,2-环氧环己烷基-4-甲基二乙基硅烷(EPSI)的最佳条件如下：甲基二乙氧基硅烷(HS)，1,2-环氧-4-乙烯基环己烷(HEO)的摩尔比为1:2.5，贵金属催化剂为50ppm，反应温度为80~85℃，保温反应4h；PET底涂剂制备的最佳条件为：EPSI，高含氢硅油，Z-6020，TEOS的最佳质量比为1:0.5:2:1。将此有机硅底涂剂涂覆于PET表面，并将加成型硅橡胶做成薄片，作对比粘接实验，未加底涂PET与加成型硅橡胶剥离力0.13 N，用底涂剂处理PET与加成型硅橡胶剥离力为24.08 N，剥离强度也从0.005 N/mm上升到0.96 N/mm。而且，用底涂处理后，加成有机硅橡胶/PET的耐水，耐盐，耐酸碱，耐有机溶剂能力显著提升[5]。
参考文献
[1]韩建伟,常杨军,贾泉,等.一种4-乙烯基环氧环己烷及其制备方法:CN201711409366.4[P].
[2]刘振国.一种金属用乳化涂料及其制备方法:CN201510633001.4[P].
[3]解小玉,贾泉,韩建伟,等.一种高透光高耐热环氧树脂及其制备方法:CN202011362958.7[P].
[4]刘珠,丁小卫,罗志强,等.触变型 LED 封装胶的制备[J].有机硅材料, 2015, 29(4):291-295.
[5]董运生,杨若凝,靳浩田,等.用于聚对苯二甲酸乙二醇酯(PET)薄膜与加成型有机硅粘接的底涂剂制备与表征[J].当代化工, 2019, 48(3):5.DOI:CNKI:SUN:SYHH.0.2019-03-002.
