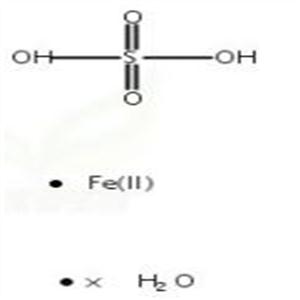

硫酸铁(II)水合物通常指的是硫酸亚铁的结晶水合物，本文特指一水合硫酸亚铁，浅绿色至蓝绿色结晶或颗粒，易溶于水，水溶液呈浅绿色（因 Fe²⁺存在），不溶于乙醇；在空气中易被氧化（Fe²⁺→Fe³⁺），颜色逐渐变为黄褐色，需密封保存。硫酸铁(II)水合物可作为铁肥防治植物缺铁性黄化病，也可作为饲料添加剂为畜禽补充铁元素；也用于水处理、制备氧化铁颜料、磁性材料、聚合硫酸铁；还可以作为口服铁补充剂，治疗人体缺铁性贫血。
晶体制备
S1、将钢铁酸洗后的废硫酸通过密闭管道泵入板框压滤机过滤,过滤后的滤渣和废酸池中的沉渣集中处理;
S2、将过滤后的废硫酸泵入预热器预热,用步骤S3蒸汽余热来预热;
S3、将预热后的废硫酸通入蒸发器内采用蒸汽加热蒸发,控制废硫酸温度105℃,蒸发时间2小时,废硫酸中加热蒸发出的气体收集后采用循环冷却水冷凝,并用碱液吸收;
S4、将加热蒸发后的废硫酸通入结晶釜搅拌2小时,夹套中采用冷冻盐水的方式快速冷却废硫酸，冷却结晶,温度降至30℃时,将固液混合物打入离心机分离,将晶体分离出来后形成硫酸铁(II)水合物成品，离心分离后的母液用于聚合硫酸铁[1]。
回收利用
潘邻屹等人将钛白粉生产过程中产生的质量分数18%～25%的废酸(硫酸)蒸发浓缩,得到硫酸铁(II)水合物和质量分数约55%的浓缩废酸,分析表明,硫酸铁(II)水合物平均产率为17.33%,内含Pb、Zn、Hg、Cr、Ni等杂质。将硫酸铁(II)水合物除杂处理后,通过氧化、水解、聚合等反应制备聚合硫酸铁高分子混凝剂,工艺研究结果表明,当氧化剂H2O2投加量为理论量的1.5倍、酸铁比在 0.2～0.35之间时,所得终产品PFS溶液中Fe2+质量分数低于0.1%,总铁质量分数为11.12%,pH=1.6,盐基度为14.5%,密度为1.48g/cm3,不溶物≤0.1%,其他金属离子浓度均较低,满足《水处理剂 聚合硫酸铁》(GB/T 14591-2016)中合格品标准[2]。
参考文献
[1] 张家港洁利环保科技有限公司. 一水合硫酸亚铁晶体的工业生产方法:CN201810001900.6[P]. 2018-06-12.
[2] 潘邻屹,邰石君,张旭杰,等. 钛白废酸制备聚合硫酸铁的资源化利用[J]. 工业水处理,2025,45(2):104-108. DOI:10.19965/j.cnki.iwt.2024-0072.
