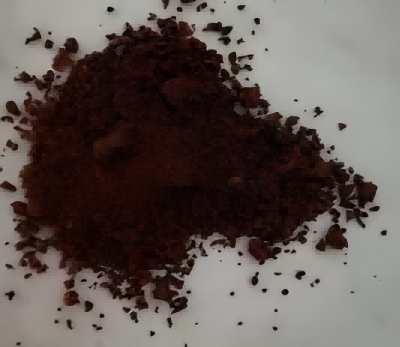

氟化银

应用高纯氟化银是一种重要的光学材料，尤其是晶体高纯氟化银，具有众多的优良性能，其应用领域越来越广泛。例如：氟化银拥有较低的折射率低，能够与高折射率材料组成较宽带隙，可用作作光子晶体中的低折射率材料。制备方法以氧化银和氟硅酸为原料制备氟化镁的方法，步骤为：1）将氟硅酸和氧化银反应10～60min，过滤并浓缩得到六水氟硅酸银；2）将六水氟硅酸银在100～500℃分解1～5h，生产氟化银固体和四氟化硅气体及水汽；3）四氟化硅气体及水汽用水吸收后得到氟硅酸返回继续制备氟化银，二氧化硅经洗涤干燥后用于制备白炭黑。该方法制备的氟化银的质量分数达到98.5%以上，并且是利用磷肥副产氟硅酸为原料，较大幅度的降低了氟化银生产成本。水中溶解度(g/100ml)不同温度(℃)时每100毫升水中的溶解克数:85.9g/0℃;120g/10℃;172g/20℃;190g/30℃;203g/40℃生产方法1.在铂皿中放入碳酸银，加入40%的氢氟酸使其完全溶解。将该溶液置于水浴上蒸发，接着移入砂浴上，用铂勺搅拌并蒸发至干。所得产品的纯度为92%～95%(含5%～8%的Ag2O)。整个合成过程应避光进行。2.在避免光线直接照射下将含7%氟化钾的冰醋酸溶液电解，用一个银板或银棒作阳极，用铂丝作阴.极。电解时电流应大于40毫安。阳极上生成的氟化银从电极上松落下来，聚集在电解容器的底部。将产物滤出，先后用冰醋酸和无水苯洗涤，然后置于真空干燥器中在室温除去沾附的苯，产率99.5%。用20伏电压、120毫安电流，在60分钟内可获得0.5克氟化钳。类别腐蚀物质毒性分级高毒可燃性危险特性不燃;火场释放含银和氟化物烟雾储运特性库房低温通风干燥;与氧化剂分开存放灭火剂水,干粉,二氧化碳,泡沫职业标准TWA0.01毫克/立方米;STEL0.03毫克/立方米
