甲基丙烯酸甲氧基乙酯是一种有机化合物，外观呈无色透明液体，主要用于涂料树脂的共聚单体，也可用于生产丙烯酸酯聚合物。
下游产物的合成

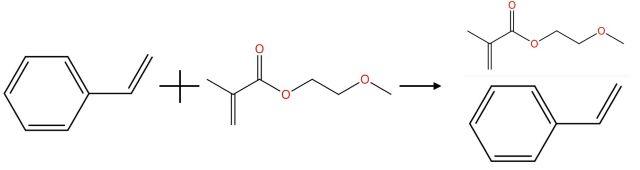

1 在配备破封装置的全玻璃装置中，于高真空条件下进行嵌段共聚反应。在-78℃下，将苯乙烯（0.41克，3.94毫摩尔）溶于四氢呋喃（11.3毫升），与正丁基锂（0.0484摩尔，0.0789毫摩尔）溶于庚烷（1.63毫升）反应30分钟，制备活化阴离子聚苯乙烯。在-78℃下，依次向所得活聚苯乙烯中加入THF（5.22 mL）中的1,1-二苯基乙烯（0.0347M，0.181 mmol）和THF（3.80 mL）中的Et2Zn（0.356M，1.35 mmol）。最后在-78℃向封端活聚苯乙烯中加入2-甲氧基乙基甲基丙烯酸酯（4.52 mmol）的THF溶液（10.8 mL）。反应2小时完成2-甲氧基乙基甲基丙烯酸酯的聚合。用脱气甲醇终止聚合反应。静置反应混合物12小时使锌化合物沉淀。过滤反应混合物除去锌化合物。减压浓缩聚合物溶液。将残留物重新溶解于10 mL THF中。将THF溶液倒入己烷中使聚合物沉淀。通过THF溶液两次转入己烷重结晶及苯溶液冷冻干燥法纯化得2-丙烯酸-2-甲基-2-甲氧基乙酯与乙烯基苯聚合物(CAS 627860-13-3)。[1]
2 乙二醇甲醚甲基丙烯酸酯均聚物(CAS 27987-32-2) ：在氮气氛围下，将Cu(OTf)₂（36 mg，0.10 mmol）、PPh₃（26 mg，0.10 mmol）和DDMAT（7.3 mg，0.020 mmol）加入双颈烧瓶中。通过注射器加入脱气水（0.5 mL）和2-甲氧基乙基甲基丙烯酸酯（288 mg，2.00 mmol）。室温下搅拌混合物24小时。加入少量四氢呋喃溶解固化混合物。用二乙醚使溶液沉淀。过滤沉淀物，于60℃真空干燥数小时。将聚（HMA）沉淀于甲醇中。向聚合混合物中加水进行纯化。使溶液沉淀于甲醇中，于60℃真空干燥数小时。[2]
参考文献
[1] Han, Seok; et al Synthesis of Thermally Sensitive Water-Soluble Polymethacrylates by Living Anionic Polymerizations of Oligo(ethylene glycol) Methyl Ether Methacrylates Macromolecules (2003), 36(22), 8312-8319
[2] Akita, Riki; et al Anionic or Radical Polymerization Catalyzed by Metal Triflate-Based Lewis Pairs: A Comprehensive Mechanistic Study Macromolecules (Washington, DC, United States) (2024), 57(10), 4926-4936
