1,2-二(三乙氧基硅基)乙烷是一种含乙烷桥连结构的有机硅化合物， 外观呈无色透明液体，易溶于醇类、芳香烃和脂肪烃，遇水易水解。主要通过三乙氧基硅烷与乙烯基三乙氧基硅烷反应（产率约89%）合成。应用领域：可作为有机-无机杂化膜前驱体，用于CO₂/N₂分离膜制备，具有300℃湿热稳定性；可作为硅烷偶联剂，提升无机材料表面交联密度及粘接强度；可作为胶粘剂、密封胶的交联剂，提供湿气固化功能。
下游产物
1 2,7-二氧杂-3,6-二硅辛烷, 3,3,6,6-四甲氧基-, 同聚物（CAS：168259-18-5）：将1,2-二(三乙氧基硅基)乙烷（1.35 g）和甲醇（1.61 g）置于配有氮气进出管及机械搅拌器的100 mL四口烧瓶中。以150 rpm搅拌混合物。置于冰浴中冷却10分钟。向混合物中加入6 mol/L盐酸水溶液（0.96 g，HCl/双（三甲氧基硅基）乙烷=0.05）及水。将所得混合物在冰浴中搅拌10分钟，随后于22±3℃下搅拌10分钟。将所得混合物于70℃加热3小时。在氮气流量360 mL min⁻¹条件下进行水解-缩合反应。[1]

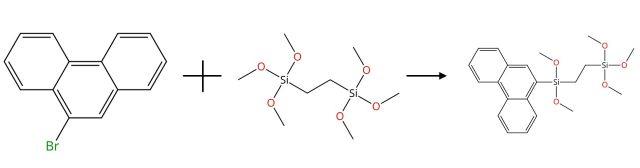

2 3,3,6-三甲氧基-6-(9-菲基)-2,7-二氧杂-3,6-二硅辛烷（CAS 917090-24-5）: 在惰性气氛（氮气）下，将9-溴菲（10）（10.22 g，46.70 mmol）、Mg（1.16 g，47.70 mmol）和I₂（0.12 g，0.99 mmol）溶于THF（31 mL）。于30℃搅拌反应混合物。待格氏试剂形成后，在30℃下滴加1,2-二(三乙氧基硅基)乙烷(64.00 mL, 254.00 mmol)。于80℃回流反应混合物3小时，室温放置过夜。经布氏漏斗过滤后，粗产物在真空（P<0.5 mbar）下于24-205°C分馏，再于205-250°C分馏，得目标化合物黄色固体。经乙醇重结晶后，以白色固体形式获得产物。[2]
3 1,6,11,16-四氧杂-2,5,7,10,12,15,17,20-八硅杂环二十烷-2,12-二丙烷磺酸酯(CAS 1802342-01-3) : 将非离子表面活性剂（0.5 g）溶于水（12.7 mL）与盐酸（12 mol L⁻¹，0.3 mL）混合液中，室温搅拌1小时。在40℃下向溶液中滴加1,2-二(三乙氧基硅基)乙烷(0.6 mL)，搅拌45分钟。向混合物中加入3-巯基丙基三甲氧基硅烷(0.1 mL)和过氧化氢(0.5 mL)。合成凝胶中起始原料的摩尔组成比为P123/水/HCl/BTMSE/MPTMS/H₂O₂ = 0.86:70.56:36:23.4:5.2:46.6。将所得白色悬浮液于40℃下搅拌24小时。将所得白色悬浮液转移至高压釜中。以2℃/min升温速率在100℃下加热24小时。过滤回收白色产物。将白色产物于60℃下风干过夜。用沸腾乙醇洗涤12小时（重复三次）去除产物中的P123。最终产物经100℃风干过夜后获得。[3]
参考文献
[1] Hayami, Ryohei; et al Soluble ethane-bridged silsesquioxane polymer by hydrolysis-condensation of bis(trimethoxysilyl)ethane: characterization and mixing in organic polymers Journal of Polymer Research (2020), 27(10), 316
[2] Legrand, Sacha ; et al New Phenanthrenyl-Substituted Hybrid Organic-Inorganic Polysiloxanes for Optoelectronic Applications ChemistrySelect (2023), 8(5), e202204271
[3] An, Sai; et al Morphology Tailoring of Sulfonic Acid Functionalized Organosilica Nanohybrids for the Synthesis of Biomass-Derived Alkyl Levulinates Chemistry - A European Journal (2015), 21(30), 10786-10798
